Автоматизация и диспетчеризация
В рамках проекта ООО «Алеба Инжиниринг» реализована трехуровневая система автоматизации и диспетчеризации.

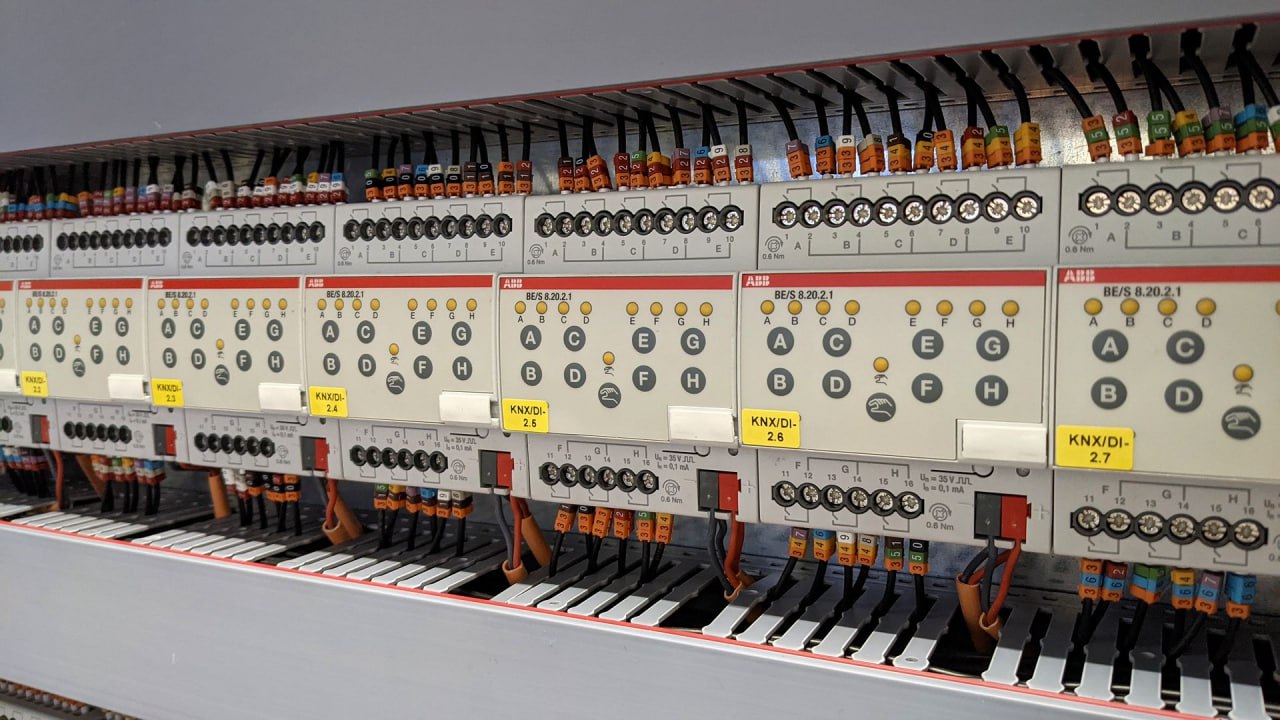

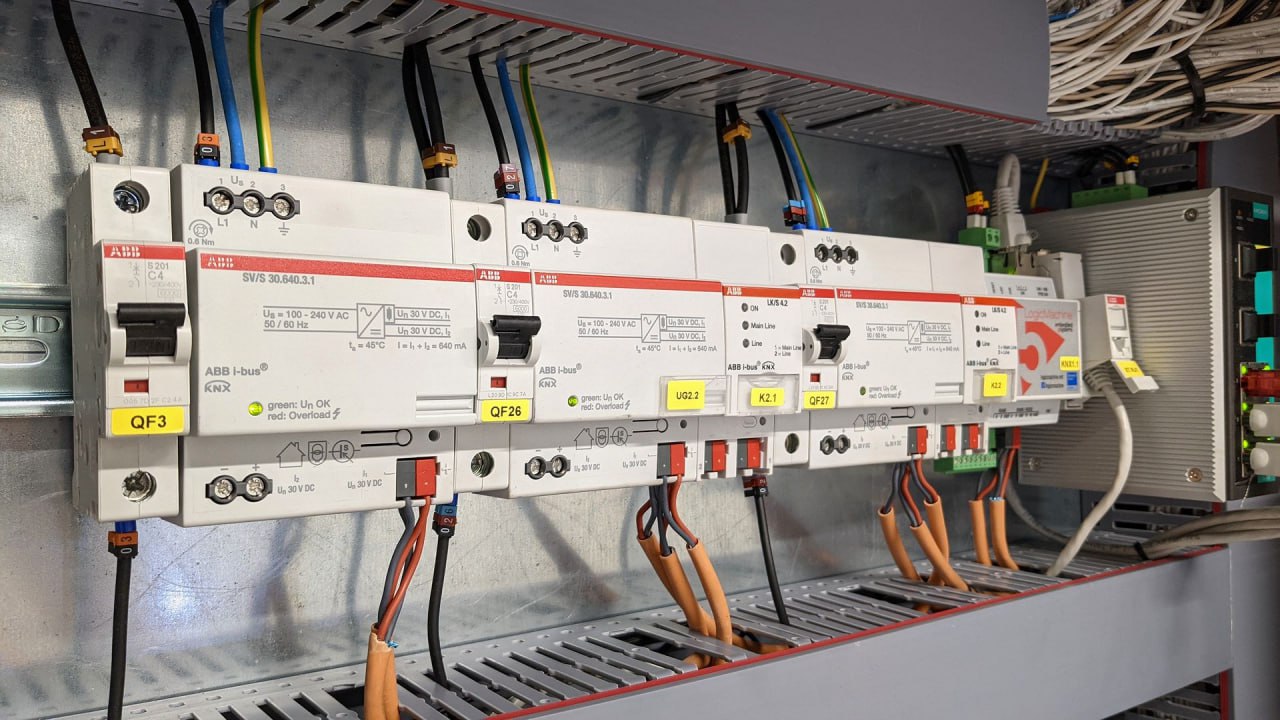

Нижний уровень представлен комплексом технических средств автоматизации на базе ABB i-bus® KNX и Modbus RTU.

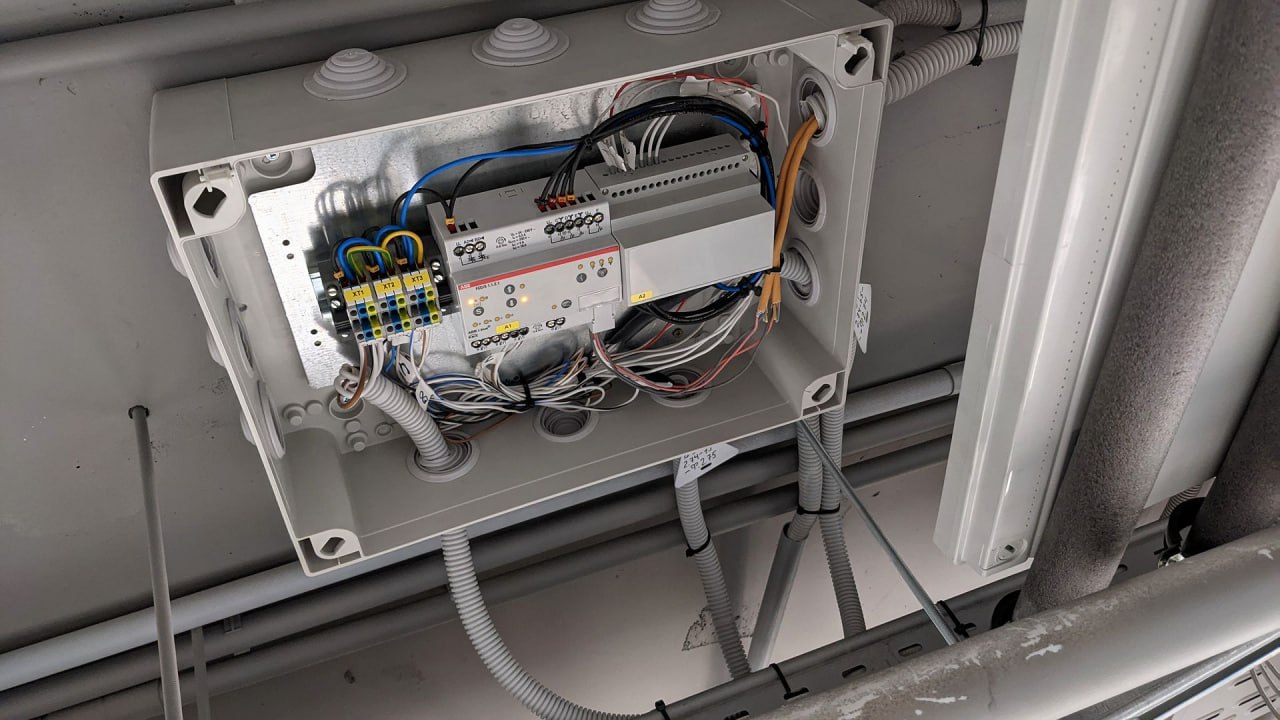

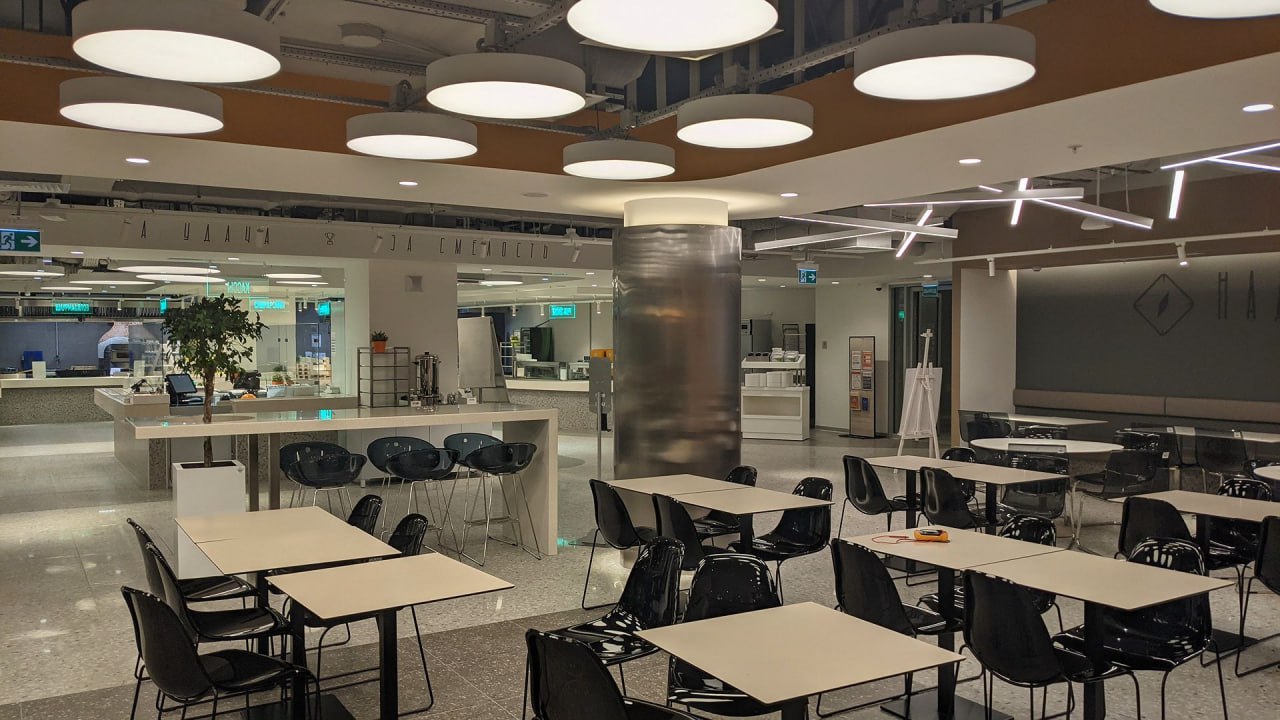

На ABB i-bus® KNX возложены функции управления: освещением (включение и выключение, управление яркостью по интерфейсу DALI), фанкойлами; жалюзи и промышленными очистителями воздуха TION (Россия).

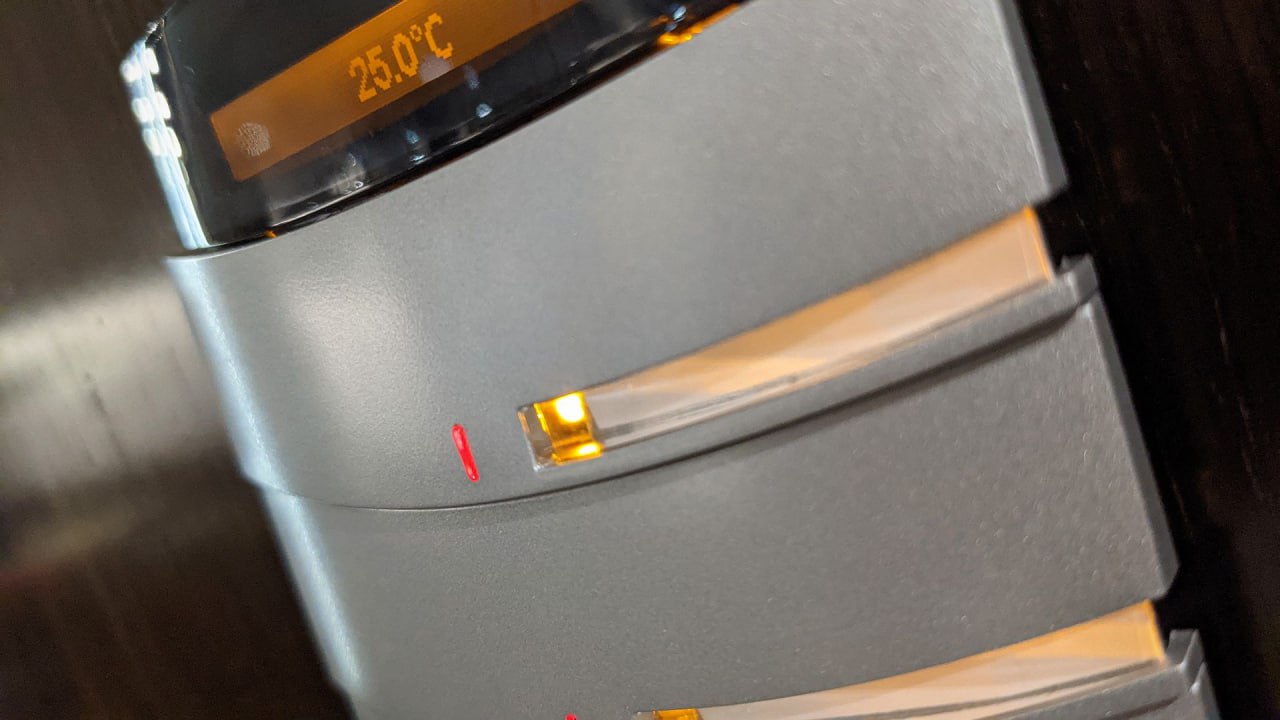

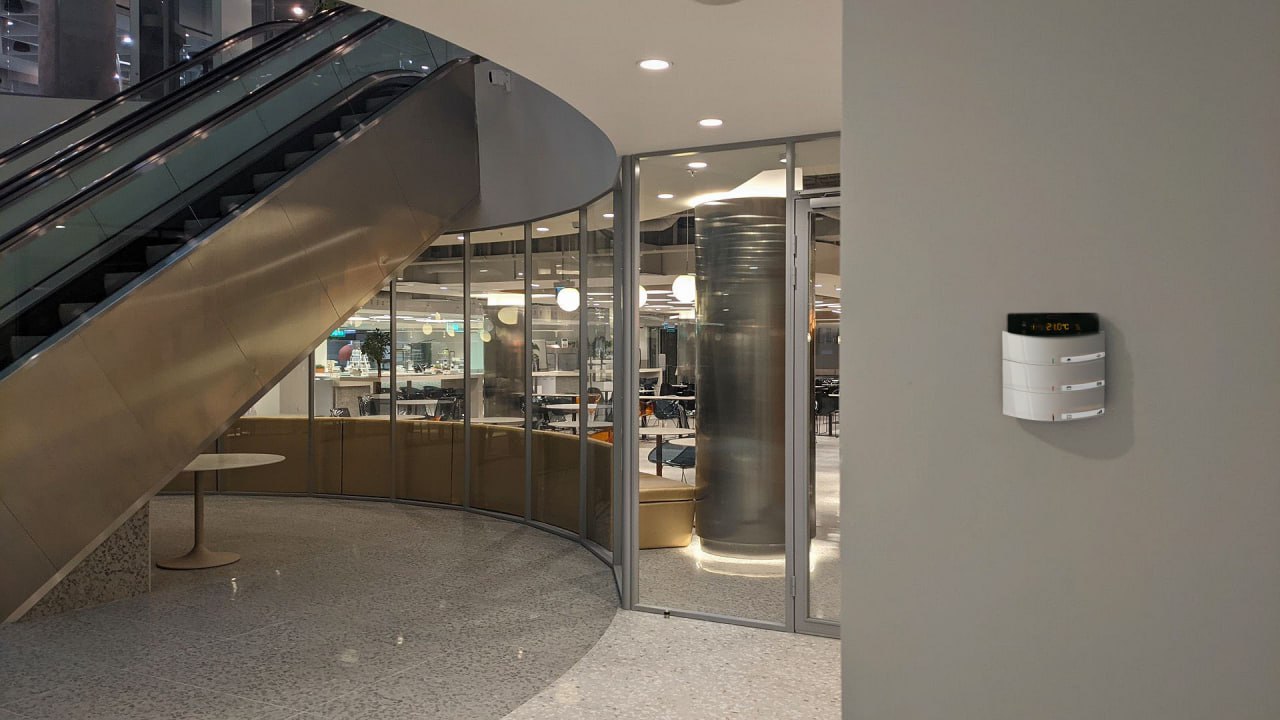

Основными приборами управления являются трехклавишные выключатели с терморегулятором Busch triton®. В проходных зонах, где присутствие людей не постоянно, используются потолочные датчики движения. На каждом этаже предусмотрены сенсорные панели централизованного управления Busch-Comfort Touch.

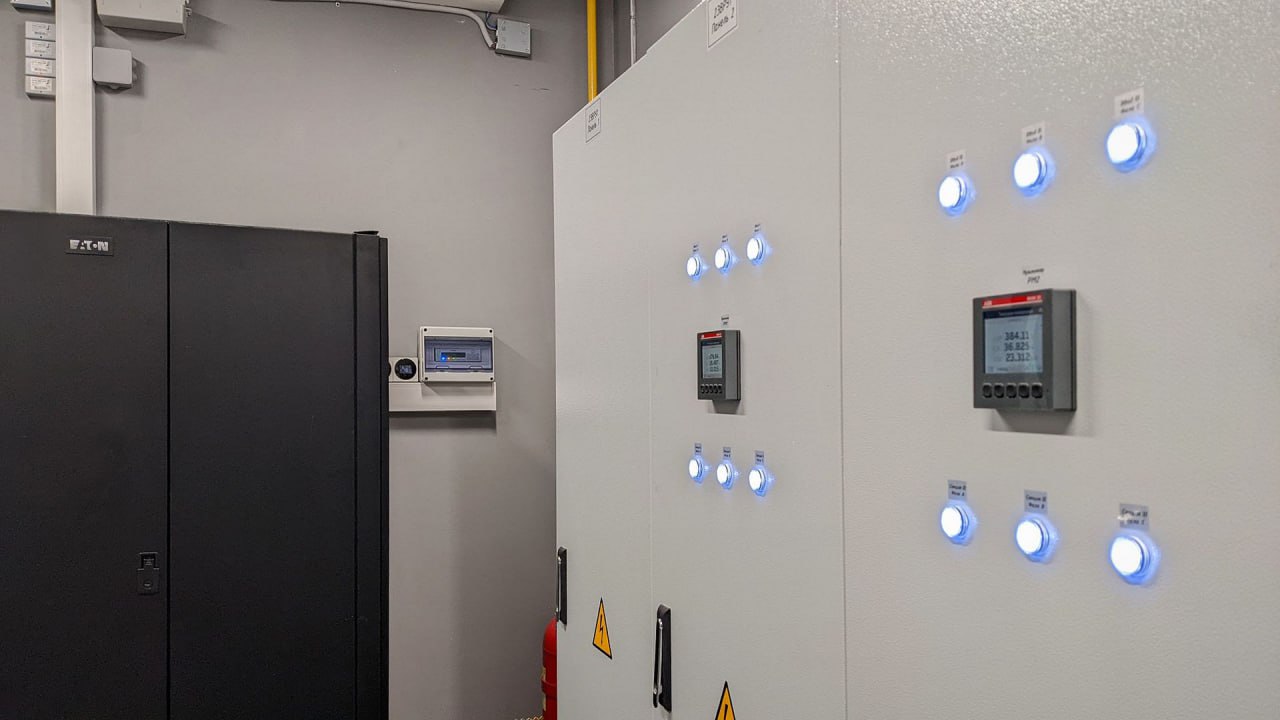

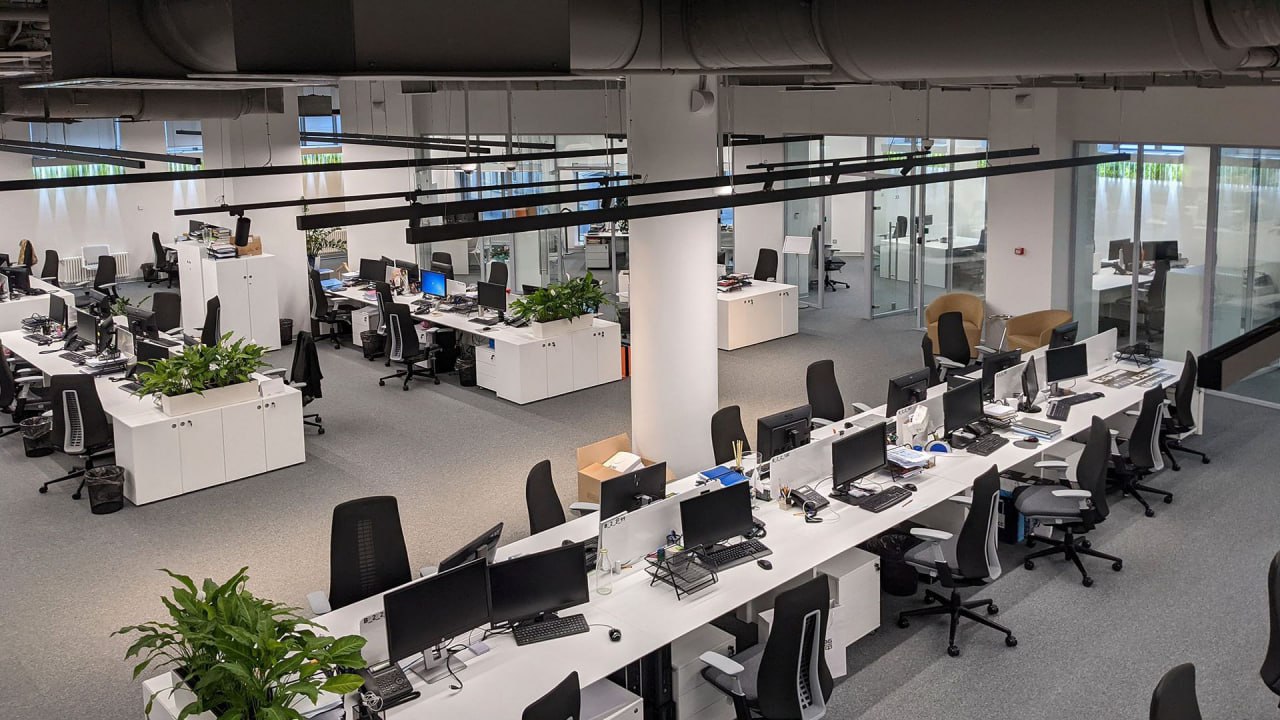

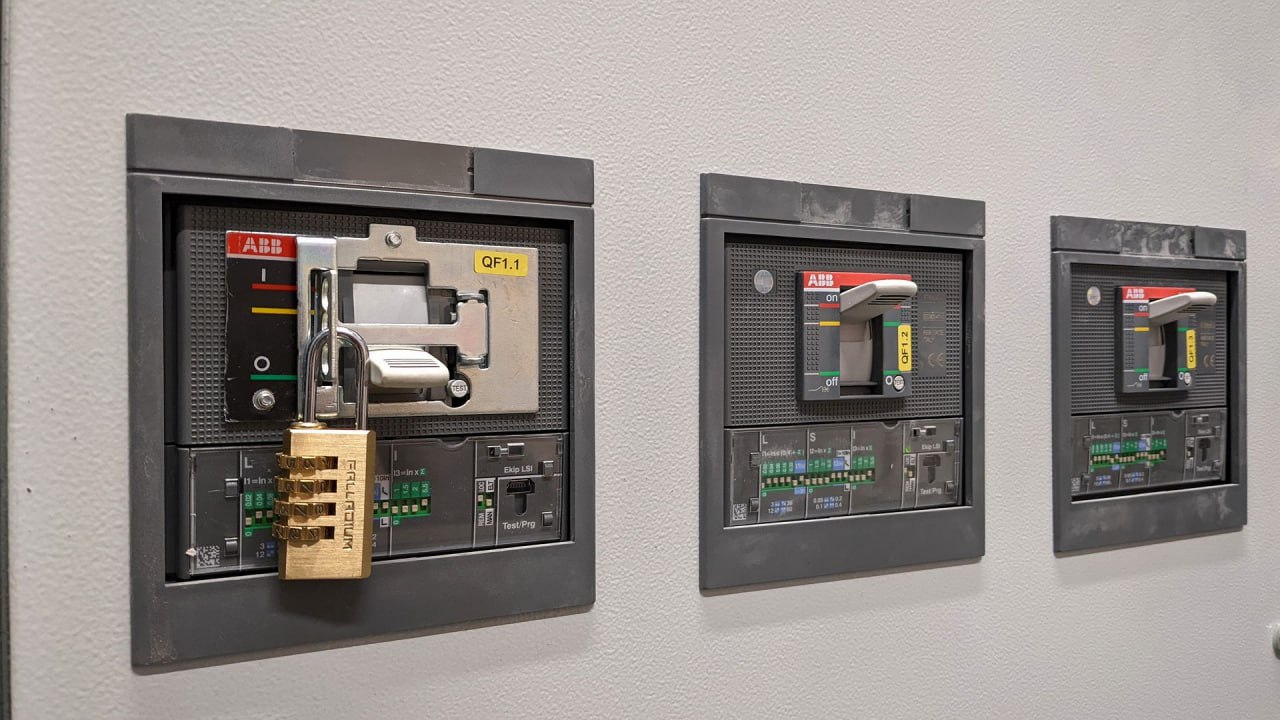

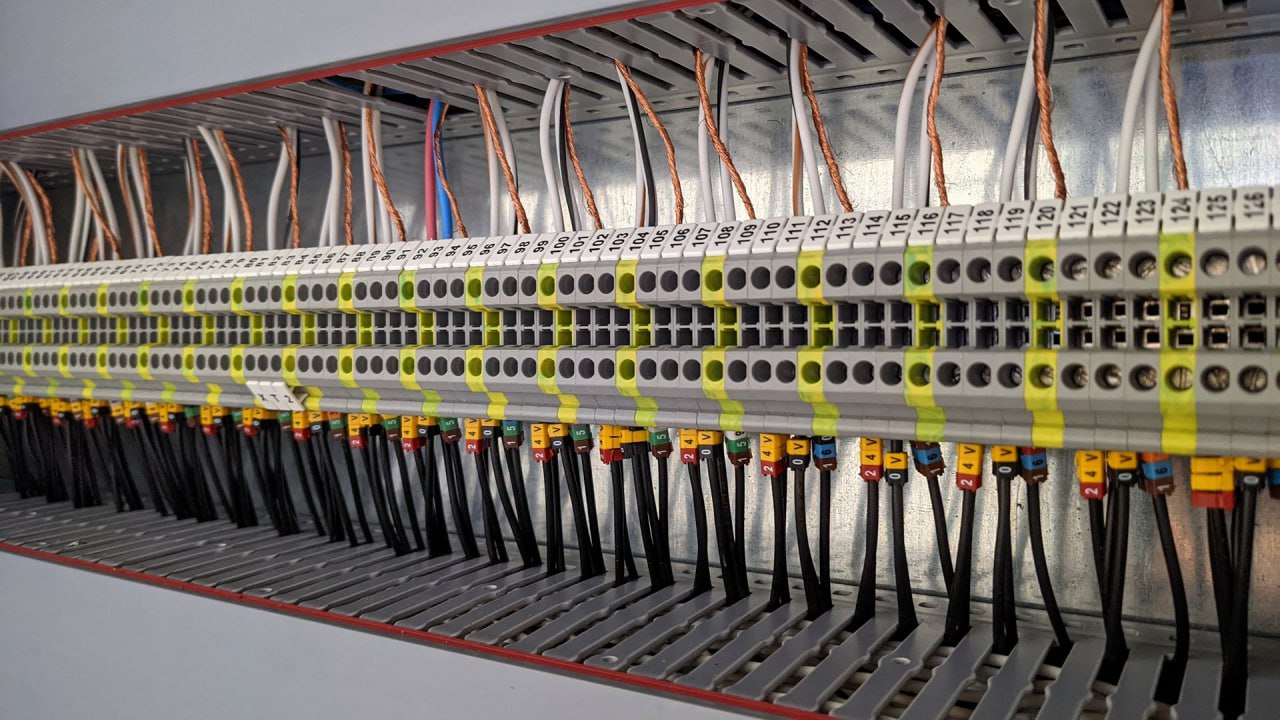

По Modbus RTU в свою очередь, управляются кассетные кондиционеры DAIKIN в кабинетах руководителей и помещениях «open space». Кроме того, дискретные входы Modbus RTU широко применены для мониторинга дополнительных контактов автоматических выключателей в схемах распределительных щитов и устройств автоматического ввода резерва.
Кроме вышеперечисленных функций, система автоматизации контролирует: протечки в мокрых зонах, температуры и скорости воздушных потоком в каналах вентиляции, водяные расходомеры, параметры микроклимата и режимы работы согласователей кондиционеров (СРК) в помещениях серверных.

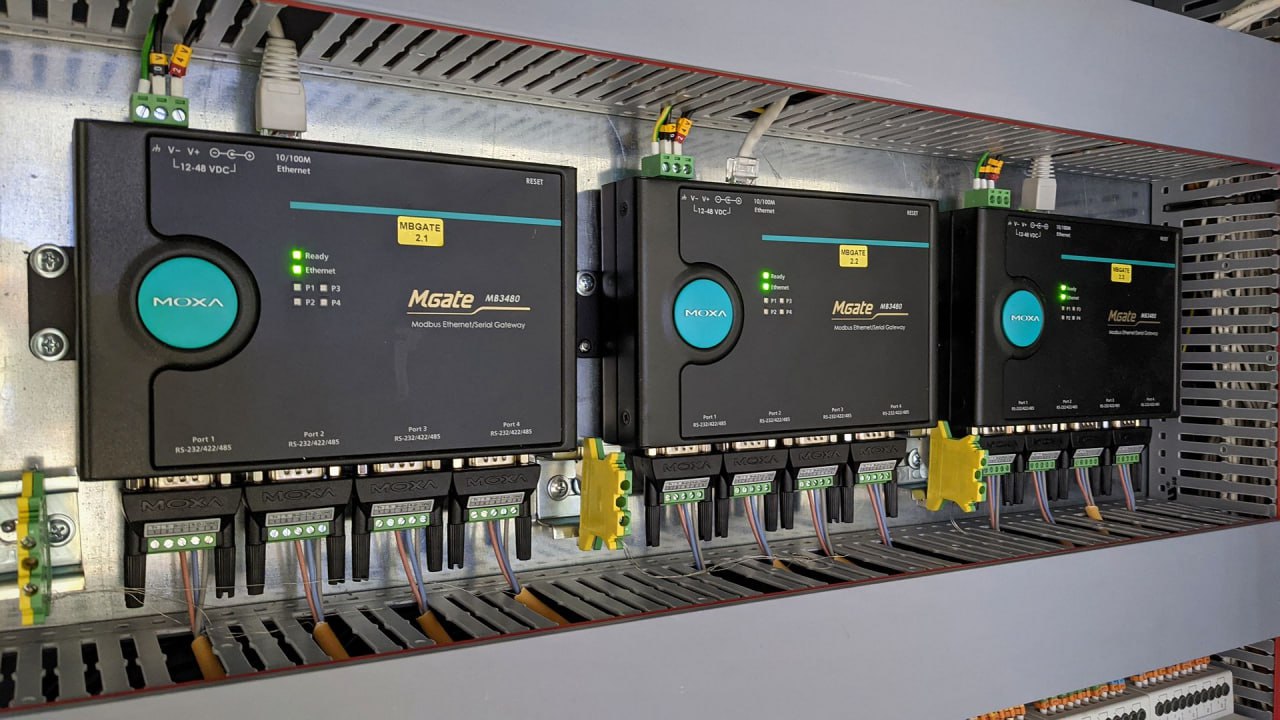

Средний уровень включает структурированную кабельную систему и технологическую локальную вычислительную сеть, реализованную на оборудовании MOXA специально для нужд системы автоматизации и диспетчеризации. На этом уровне также представлены приборы, интегрированные в единую систему по протоколу Modbus TCP:
- коммутаторы и преобразователи Modbus RTU/TCP,
- анализаторы параметров электроэнергии ABB M4M (Германия),
- источники бесперебойного питания с платами мониторинга Modbus TCP.
Верхний уровень представляет собой сервер с операционной системой Windows, SCADA системой Citect и универсальным OPC сервером NetXAutomation (Австрия). Система диспетчеризации поддерживает около 5 тыс. тегов.
