В чем преимущество модулей управления DALI компании Lunatone:

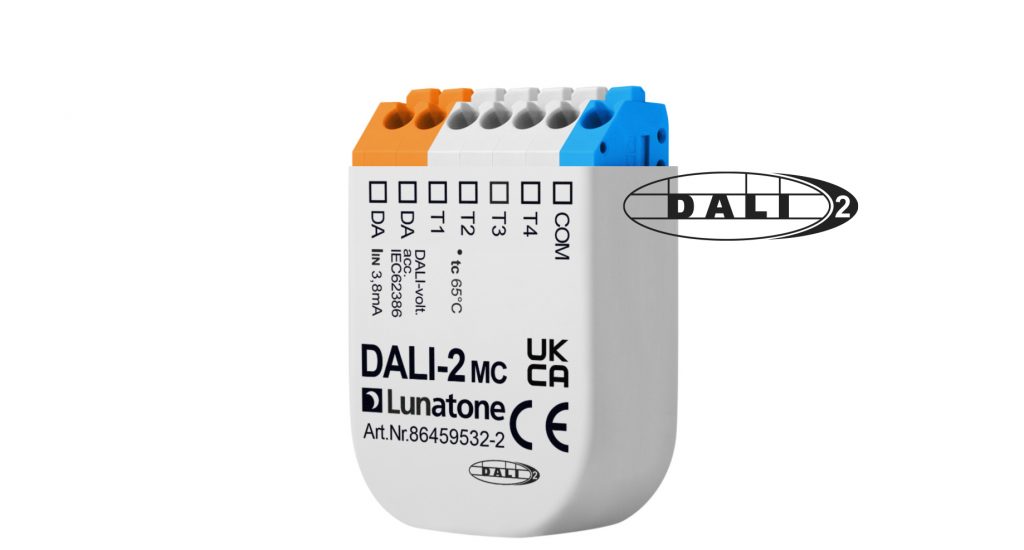

DALI-2 MC pushbutton coupler — контроллер проводного подключения кнопочных выключателей
Контроллер с 4 входами для подключения стандартных беспотенциальных выключателей или кнопок.
Каждый вход может быть индивидуально настроен с указанием до 4-х целевых адресов и большое количество команд DALI. Помимо стандартных функций, таких как диммирование, переключение, вызов сцен и т. д., поддерживаются предопределенные макросы, такие как установка цветовой температуры, динамических сцен и последовательностей, а также пользовательские списки команд.
Монтируется в стандартный подрозетник и позволяет использовать в интерьере любую электрофурнитуру подходящего дизайна.
Габариты: 40*28*15 мм.

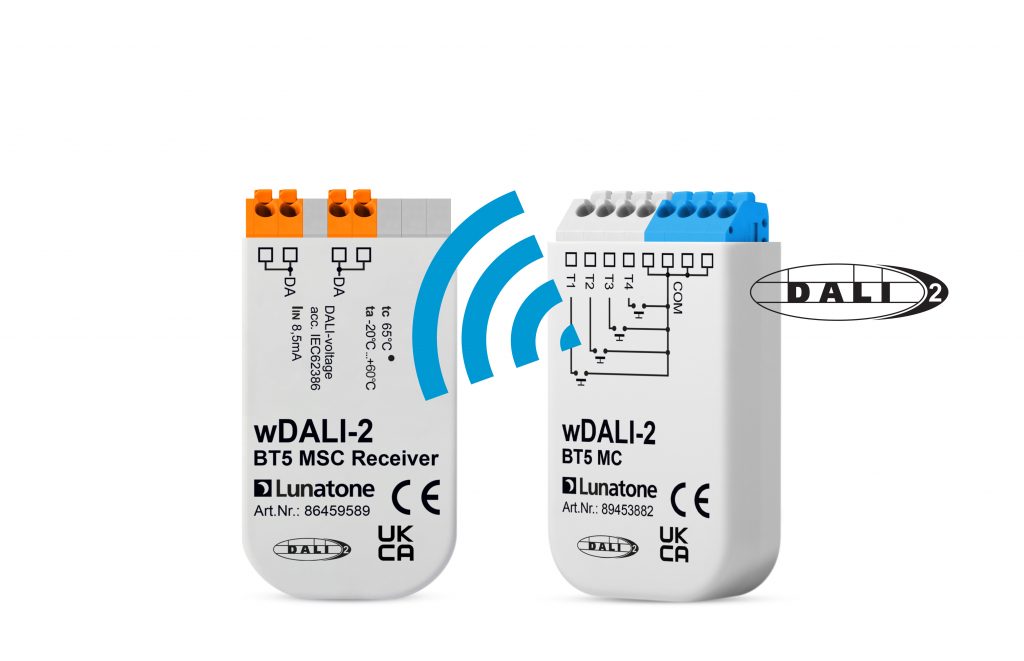

wDALI-2 BT5 MC – контроллер беспроводного подключения кнопочных выключателей
Контроллер wDALI с 4 беспотенциальными входами + беспроводное подключение к системе DALI.
- 4 входа для кнопочных переключателей, индивидуально настраиваемые;
- Контроллер может быть установлено в любом месте в пределах зоны приема приемника;
- Радиус действия беспроводной связи ВТ5 составляет до 300 м на открытом пространстве и 10–20 м в помещении;
- К одному приемнику можно подключить несколько контроллеров управления — или один контроллер управления к нескольким приемникам.
Габариты контроллера: 59*33*15 мм.
Габариты приемника: 59*33*15 мм.

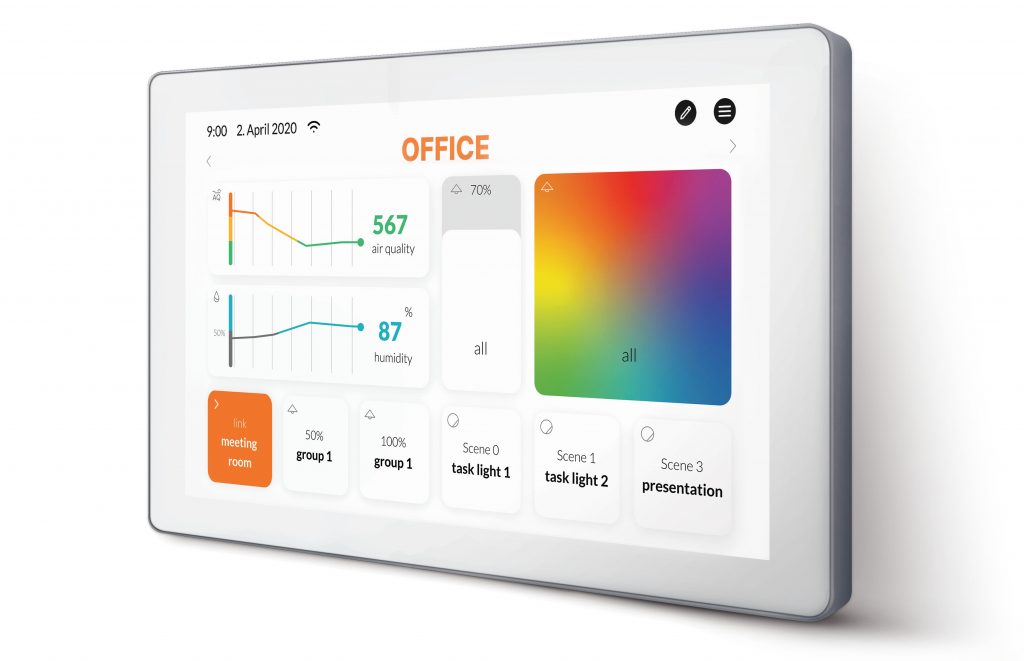

DALI-2 Display 7″- сенсорный дисплей DALI-2 7 дюймов
Емкостный 7-дюймовый цветной дисплей с 24-битной глубиной цвета позволяет как настраивать, так и управлять системой DALI. Многочисленные виджеты обеспечивают персонализацию. Поддерживаемые функции включают диммирование и переключение светильников (адресов/групп/Broadcast), вызов сцен, управление цветом RGBW и регулировку цветовой температуры TW и т. д. Доступны интерфейсы DALI, WLAN и LAN с PoE.
Измерение и визуализация температуры, влажности, атмосферного давления, качества воздуха и т. д. с помощью встроенных датчиков.
Цвет белый и черный
Габариты: 178*111*8 мм.

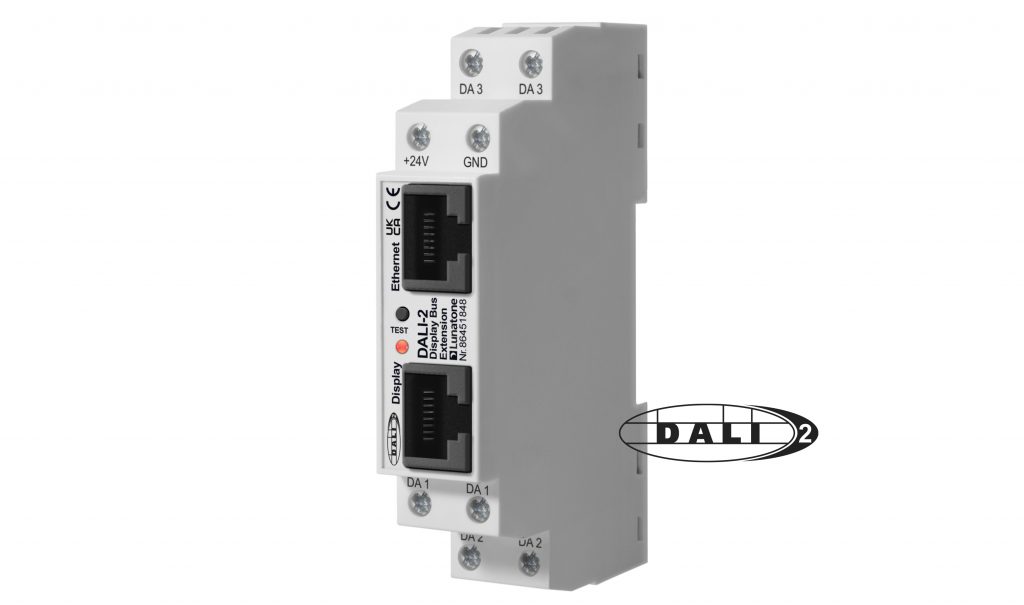

DALI-2 Display Bus Extension – модуль расширения системы управления для дисплея 7” DALI-2
Контроллер расширения используется в сочетании с DALI-2 Display 7” Plus или DALI-2 Display 7” Emergency. Он позволяет расширить систему DALI, добавив до 3 дополнительных линий DALI.
Устройство имеет 2 разъема Ethernet для подключения к локальной сети и к DALI-2 Display. Через клеммы DA1, DA2 и DA3 можно подключить до трех линий DALI.
Для работы модуля расширения шины Display требуется питание 24 В (подходящий блок питания: PS 24V, 300mA, арт. №: 24166012-24HS).
Корпус для установки на DIN-рейку подходит для монтажа в шкафы управления.
Габариты: 98*18*56 мм.

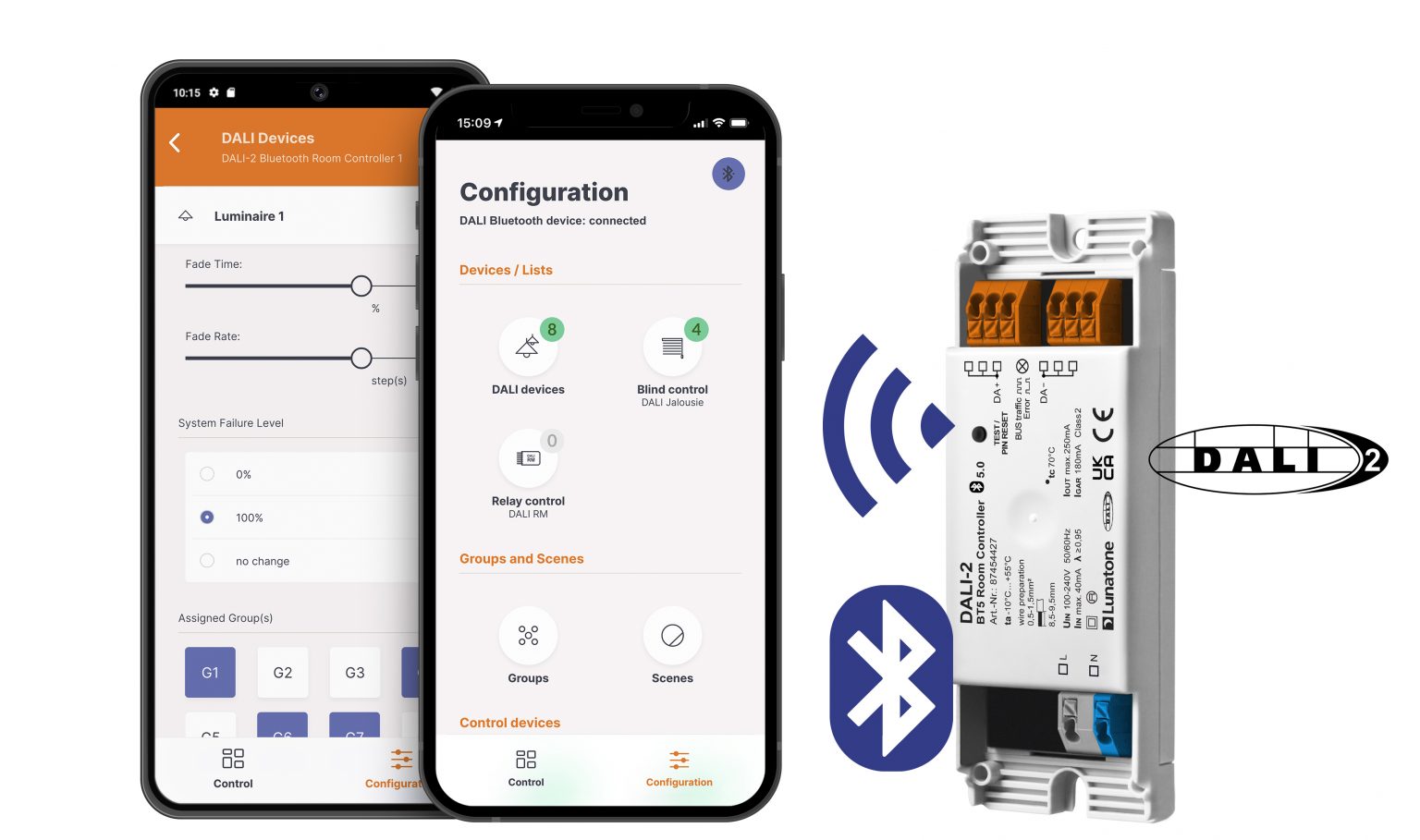

DALI-2 BT5 Room Controller – комнатный контроллер DALI
Контроллер DALI Room Controller служит интерфейсом между системой DALI и мобильным приложением DALI-Cockpit Mobile.
Мобильное приложение Lunatone DALI-Cockpit Mobile предлагает понятный и простой интерфейс с помощником по установке, различными параметрами конфигурации и настраиваемым пользовательским интерфейсом для управления подключенными устройствами.
Модуль имеет встроенный блок питания (200 мА) для системы DALI, включающей до 64 устройств DALI.
Габариты: 120*41*22 мм

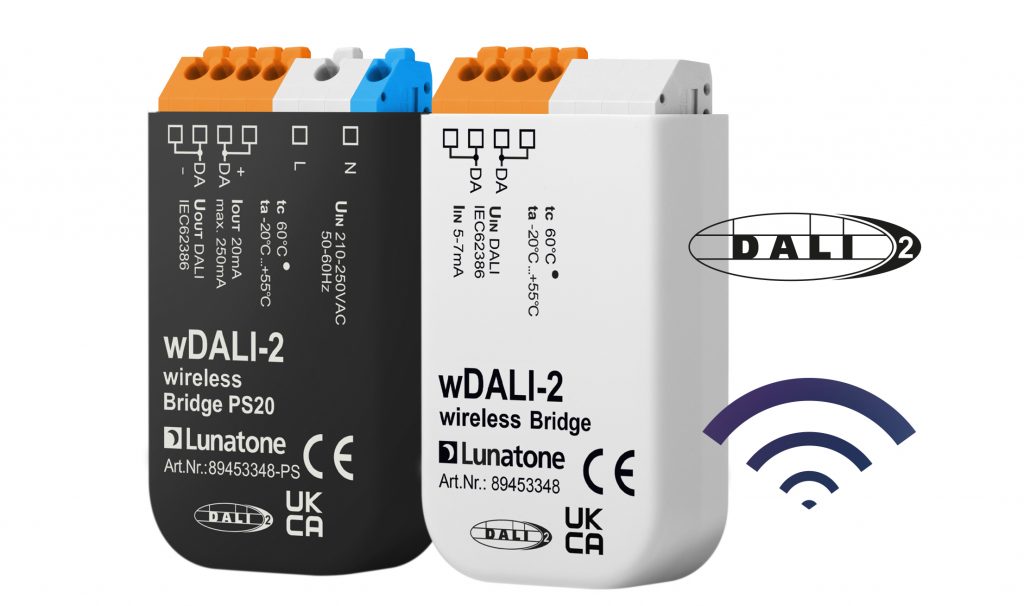

wDALI-2 Bluetooth 5 wireless Bridge – контроллер беспроводного соединения линии DALI
Модуль для беспроводного соединения пространственно разнесенных линий DALI. Беспроводное соединение является двунаправленным — управление возможно с обеих линий DALI.
Беспроводное соединение настраивается с помощью программного обеспечения DALI Cockpit для ПК.
Дальность действия беспроводного соединения составляет до 300 м на открытом воздухе, внутри зданий, в зависимости от конструкции, от 10 до 20 м.
Габариты каждого модуля: 59*33*15 мм

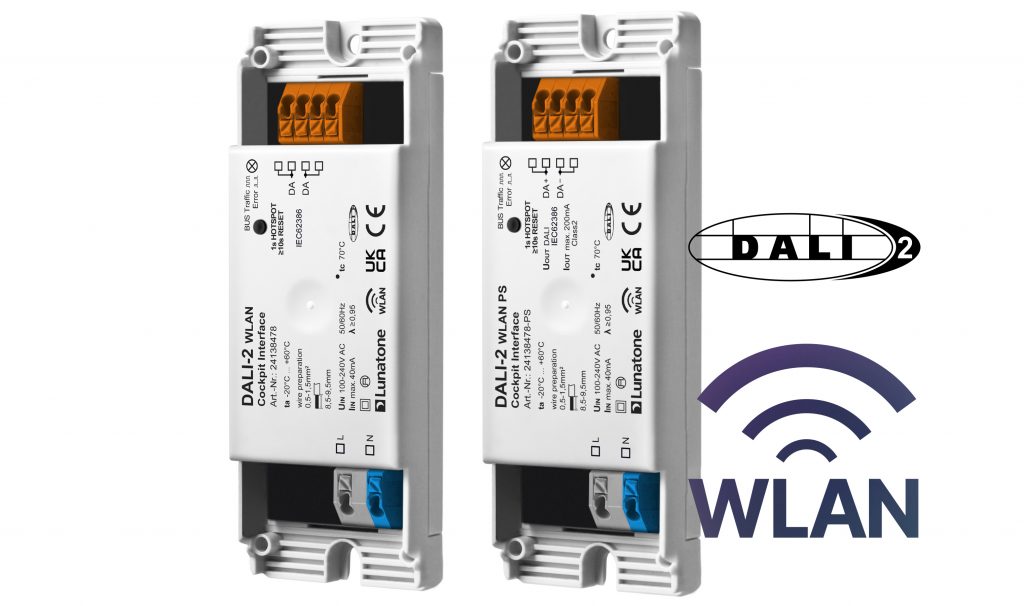

DALI-2 WLAN Cockpit Interface – контроллер беспроводного интерфейса Wi-Fi
Модуль интерфейса WLAN – DALI для ввода в эксплуатацию, настройки и управления системой DALI через Wi-Fi с использованием программного обеспечения Lunatone DALI Cockpit. Модуль DALI-2 WLAN готов к работе сразу после подключения.
Интерфейс можно использовать через точку доступа устройства или добавить в локальную сеть.
Модуль DALI-2 WLAN PS имеет встроенный источник питания шины 200 мА. Для модуля DALI-2 WLAN требуется внешний источник питания шины DALI.
Габариты: 120*41*22 мм

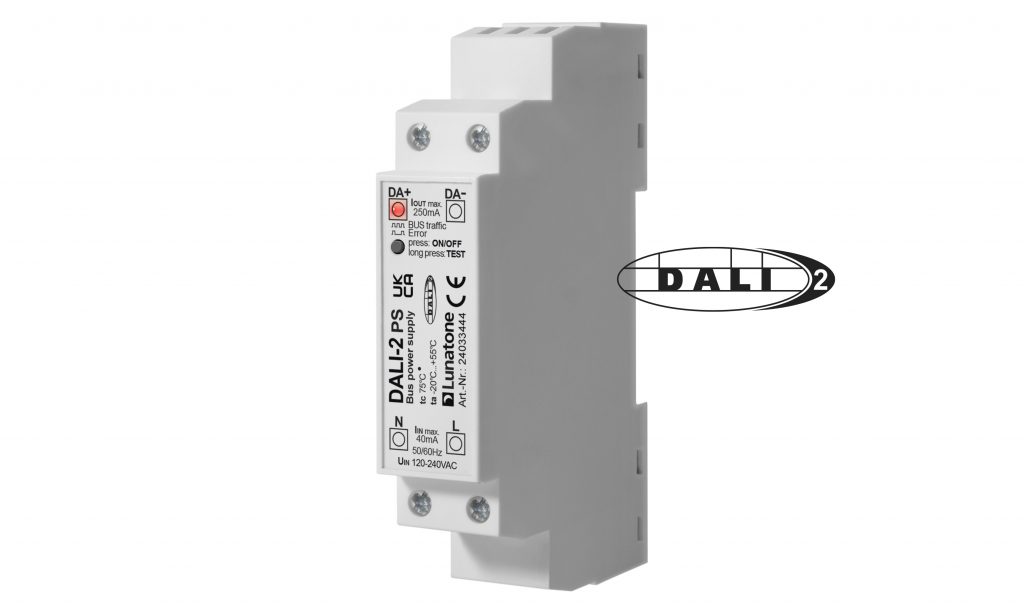

Блок питания DALI-2 PS
DALI-2 PS служит контроллером питания для системы шины DALI.
Стандартизированные ограничения напряжения и тока, а также временные параметры обеспечивают надежную связь по шине.
Выходной ток достигает 250 мА, и может быть обеспечено питание всей линии DALI. К нему можно подключить до 64 адресуемых устройств DALI и от 20 до 30 дополнительных модулей управления (датчики DALI, MC, сенсорные панели и т.д.).
Габариты версии монтажа на DIN-рейку: 98*18*56 мм
Габариты версии локального монтажа: 120*30*22 мм

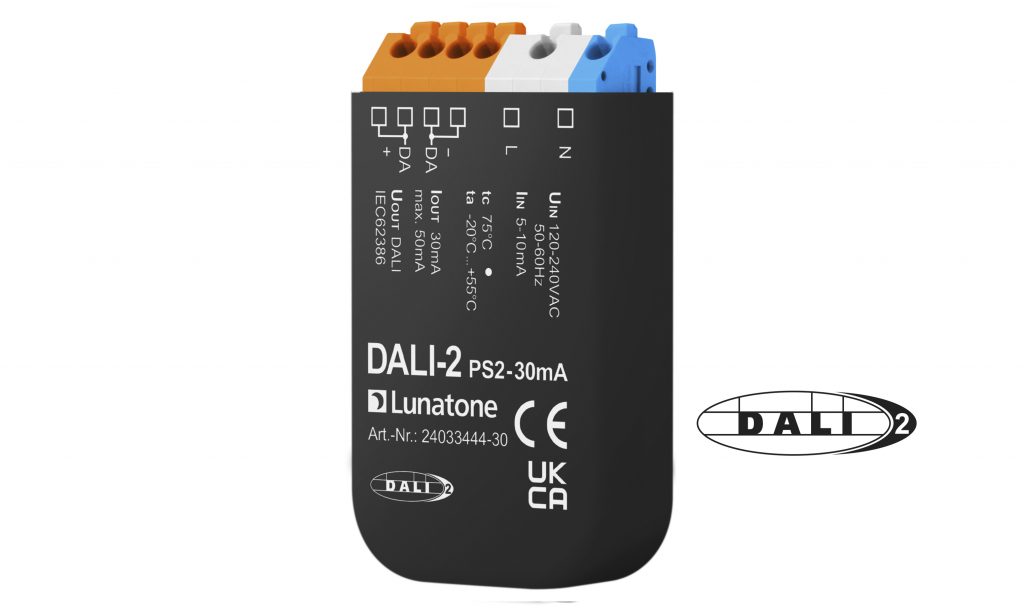

Блоки питания DALI PS2 30mA / DALI PS2 80mA
DALI PS2 30mA / DALI PS2 80mA служит контроллером питания для системы шины DALI. Ограничение напряжения и тока в соответствии со стандартом, а также временные параметры обеспечивают надежную связь по шине. Благодаря выходному току до 30 мА или 80 мА можно обеспечить питанием небольшую или среднюю установку DALI.
Габариты модуля: 59*33*15 мм
DALI-2 PS
DALI PS2 200mA
DALI PS2 30mA || DALI PS2 80 mA

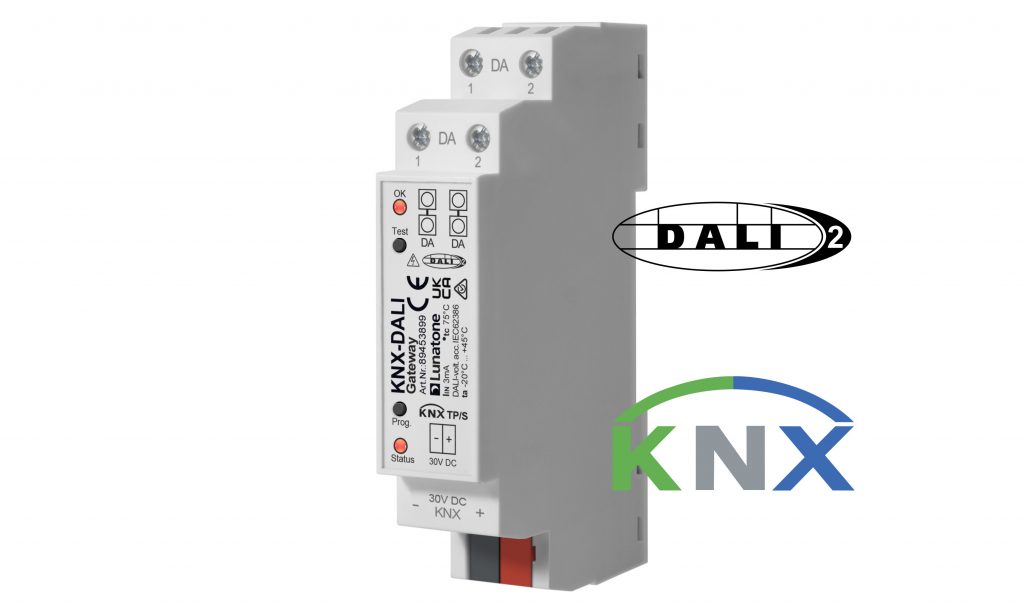

KNX DALI-2 Gateway
Шлюз KNX DALI-2 сертифицирован по стандартам DALI-2 и KNX.
Поддерживает многомастерную архитектуру DALI и может передавать команды в обоих направлениях: от KNX к DALI и наоборот.
Систему DALI и отдельные устройства DALI можно настроить с помощью программного обеспечения DALI Cockpit для ПК.
Через базу данных продуктов шлюза в программном обеспечении KNX ETS устройства DALI можно сопоставить с соответствующими точками данных и связать с компонентами KNX.
Поддерживаются все типы устройств DALI (DT6, DT8-CW-WW, RGB, RGBW, RGBWAF, X-Y).
Габариты: 98*18*56 мм

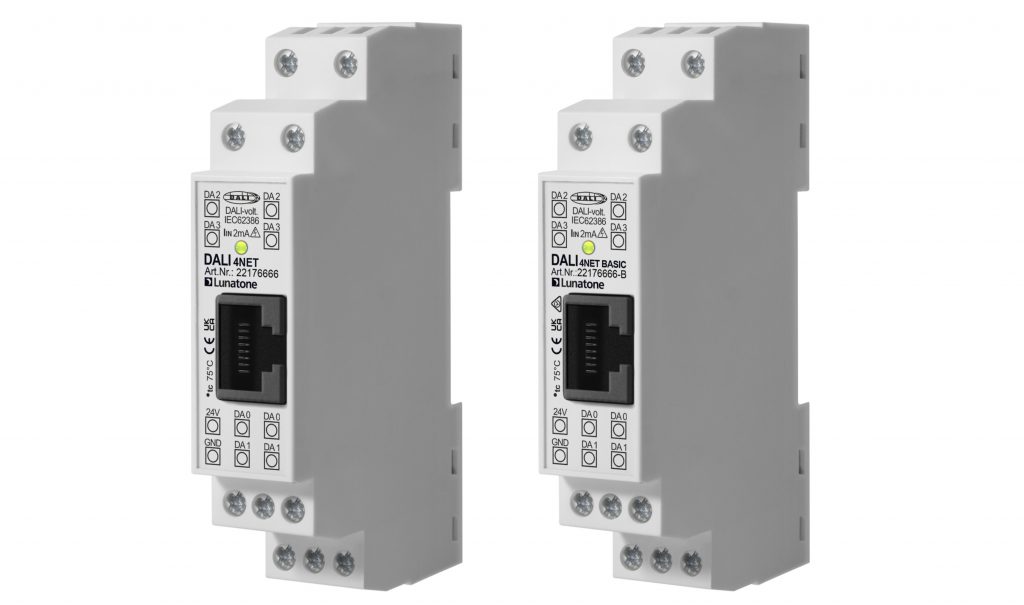

DALI 4Net
Этот компактный модуль контроллера для DIN-рейки размером 1ТЕ позволяет независимо управлять до 4 линиями DALI, что эквивалентно 256 устройствам управления DALI.
Через DALI4Net подключенные устройства управления и драйверы светильников могут быть сконфигурированы по Ethernet с помощью программного обеспечения DALI Cockpit.
Используя интерфейс Modbus TCP, к DALI 4Net можно получить доступ для управления и визуализации или подключиться к системе управления зданием.
Дополнительные функции включают: функции перекрестного управления для датчиков, часы реального времени, планировщик и др.
Габариты: 98*18*56 мм

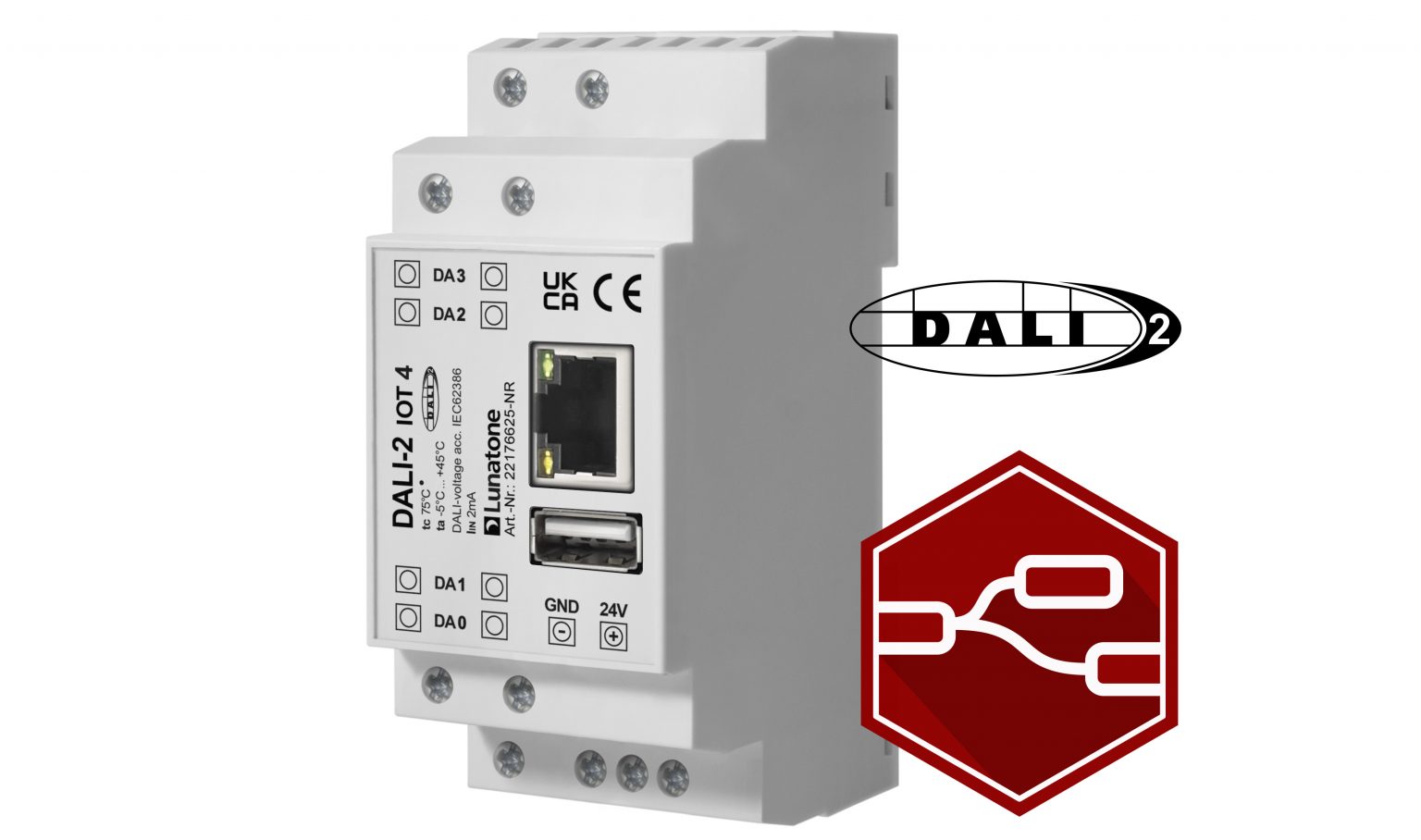

DALI-2 IoT4 Gateway
Шлюз DALI-2 IoT4 обладает всеми функциями шлюза DALI-2 IoT, а также расширяет систему до 4 линий DALI, позволяя интегрировать до 256 устройств, работающих с DALI.
Шлюз DALI-2 IoT — это интерфейс для подключения системы DALI к интеллектуальным устройствам через Интернет вещей (IoT).
С помощью шлюза DALI IoT можно легко реализовать интеллектуальную систему, в которой устройствами можно управлять и контролировать с помощью смартфонов, ПК и т. д. Также возможно объединение нескольких линий DALI.
- Версия PS со встроенным источником питания по шине DALI 120 мА/линия, ~30 управляемых устройств на линию
- Версия NR с поддержкой Node-RED для простой интеграции в системы автоматизации Node-RED
Габариты: 98*36*56 мм
