В первой части наших выпусков мы рассказали кратко об источниках света и методах управления ими. Сегодня же мы поговорим более подробно об основном способе управления источниками света, который применяется в простых и сложных системах управления освещением – мы поговорим о DALI.

Итак, что представляет из себя интерфейс DALI, какие требования и возможности в системе DALI, а также компоненты выпускаются.

DALI – цифровой интерфейс управления освещением, где каждый компонент соединен в единую систему и выполняет свою роль.

Для работы системы требуется соблюсти ряд условий по правильной инсталляции:

  1. Соединение компонентов DALI между собой двумя проводами (про беспроводное соединение поговорим тоже, но отдельно);
  2. Наличие специализированного питания шины DALI от блока питания DALI PS (интегрированного в устройства или отдельного) в диапазоне 9,5 – 22,5 вольт (обычно на уровне 12 … 20,5 вольт);
  3. Строение линии должно соответствовать стандарту – шлейф, дерево, звезда. Запрещено выполнять подключение создавая кольцо между устройствами;
  4. Проводка должна быть проложена проводами сечением от 0,75 мм2 до 1,5 мм2;
  5. Максимальная длина проводки зависит от сечения провода и не должна превышать 300м при сечении 1,5 мм2. Это расстояние измеряется от источника питания DALI PS до крайней точки подключения в линии.
  6. Требуется блок питания с максимальным током в линии питания 250мА. Каждое устройство DALI потребляет определенный ток. Например, каждый драйвер потребляет обычно 2мА. Но, есть устройства, потребляющие до 30мА.
  7. Нет требований по соблюдению полярности подключения проводов. Однако, при использовании двух устройств с интегрированным DALI PS соблюдение полярности обязательно. При таком подключении требуется соблюдать и максимальный ток в линии – не должен превышать 250мА суммарно от нескольких блоков питания. Такое подключение используется редко, но встречается.
  8. В линии должны быть управляющие и исполнительные устройства.

Какие устройства выпускаются для работы в системе DALI?

Они подразделяются по своему функционалу:

  1. Системные модули – блок питания DALI PS, повторители сигнала DALI Repeater, расширители системы DALI Expander, расширители для подключения дисплеев DALI-2 Display Bus Extension, расширитель DALI Proxy;
  2. Исполнительные модули DALI:
    • Драйверы постоянного тока CC для светильников;
    • Драйверы постоянного напряжения CV для светодиодных лент и светильников;
    • Реле;
    • Модули управления жалюзи;
    • Фазосдвигающие диммеры;
    • Модули управления с выходом 0/1…10в (часто совмещенные с релейным выходом);
  3. Управляющие модули (сенсоры):
    • Модули цифровых входов – потенциальные (с напряжением 12-24в и 220в) и беспотенциальные (фиксируют факт замыкания контактов);
    • Модули аналоговых входов – к ним подключаются аналоговые сигналы 0/1…10в, 4…20мА;
    • Датчики движения/присутствия;
    • Датчики освещенности;
    • Комбинированные датчики (датчик движения/присутствия совместно с датчиками температуры, качества воздуха, давления, содержания СО2 и тд.);
    • Сенсорные Touch панели;
    • Сенсорные дисплеи различного размера (обычно 4 и 7 дюймов по диагонали);
    • Поворотные устройства DALI ROT
  4. Различные вспомогательные устройства – конвертеры сигнала 0/1…10 (4…20мА) в сигнал DALI, конвертеры сигнала DALI В 0/1…10в (4…20мА), конвертеры температуры PT1000, модули входов потенциометров;
  5. Контроллеры управления – RTC контроллер, секвенсер, CDC – циркадиан контроллер, Application контроллеры и пр.;
  6. Интерфейсные модули сопряжения:
    • DALI – USB – для связи с компьютером;
    • KNX – DALI – для интеграции с системой KNX;
    • DALI – RS232 – для интеграции с компьютером и системами BMS;
    • DALI – Modbus – для интеграции с компьютером и системами BMS;
    • DALI – Bacnet – для интеграции с системами BMS;
    • DALI – IoT – для возможности использовать управление со смартфона, планшета, компьютера и для интеграции в облачные сервисы управления;
    • DALI – Wi-Fi – для подключения к линии DALI беспроводным способом;
    • DALI – Bluetooth – для подключения к линии DALI беспроводным способом;
    • DALI – EnOcean – для подключения к линии DALI беспроводным способом;
    • DALI – Casambi – для подключения к линии DALI беспроводным способом;
    • Возможны варианты модулей сопряжения с различными другими системами;

Многие устройства DALI, выпускаемые на рынок, являются комбинацией устройств, сопряжение контроллеров, интерфейсных и исполнительных модулей. В некоторые управляющие устройства DALI интегрированы модули питания DALI PS на различный ток от 10мА до 250мА.

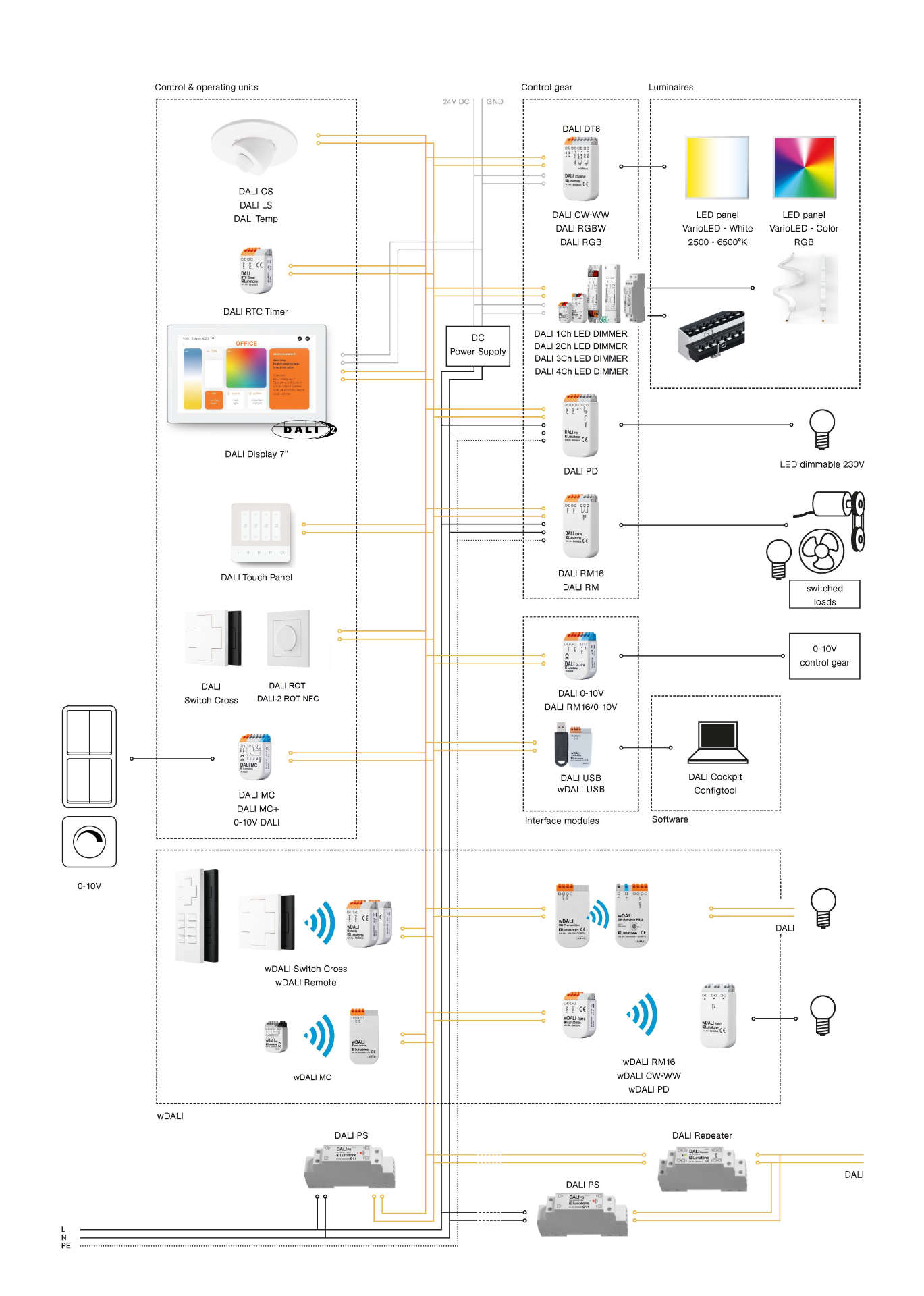

Структурная схема линии DALI

Структурная схема линии DALI

А теперь дадим некоторые пояснения по стандартам DALI. В целом, они едины – по требованиям к прокладке проводов и по питанию. Однако есть и отличия.

Стандарт DALI

Существует старый стандарт DALI – иногда его называют DALI-1.

В этом случае к линии DALI возможно подключить всего только 64 устройства при соблюдении суммарного потребляемого тока не более 250мА. В этом случае и исполнительные и управляющие устройства занимают адрес от А0 до А63 (от А1 до А64). Это ограничивает возможности работы системы. Команды DALI адресованы от управляющих устройств в адрес исполнительных устройств.

Стандарт DALI-2

В этой версии стандарта к линии DALI можно подключить до 64 адресов исполнительных устройств и до 64 управляющих устройств (не девайсов – некоторые девайсы имеют более одного адреса DALI). При этом суммарный потребляемый ток не должен быть более 250мА. Адреса присваиваются как исполнительным устройствам в формате А0…А63, так и управляющим устройствам в формате eA0…eA63, а также в формате A02… A632

Также в этой версии DALI некоторые компоненты могут работать в режиме Instances – устройства в этом режиме не отдают команды управления напрямую исполнительным устройствам, а лишь сообщают о своем состоянии в виде событий, которые обрабатывает уже Application контроллер и уже он выдает управляющие команды DALI на исполнительные устройства.

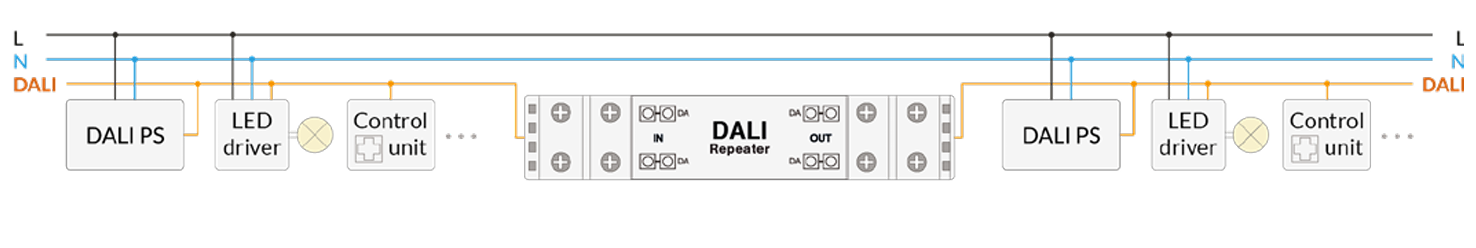

Если планируемое количество устройств не превышает требуемого по стандарту, но суммарный потребляемый ток будет выше 250мА, то необходимо добавить в схему расширитель DALI Repeater с блоком питания DALI PS для разделения двух (или более) участков.

расширитель DALI Repeater

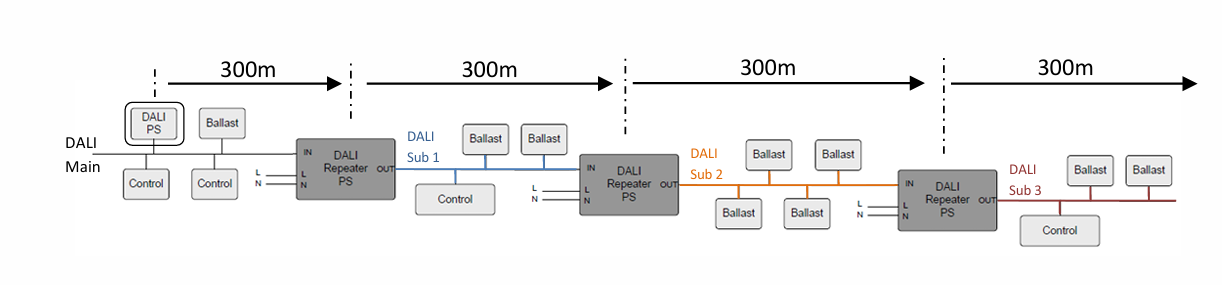

Также повторитель устанавливается, если необходимо увеличить длину луча проводки еще на 300 метров. Допускается устанавливать не более 3-х повторителей в линию. Ниже представлена такая схема управления. Все компоненты в ней работают как одна линия DALI.

не более 3-х повторителей в линию

Возникает вопрос – а что делать, если количество адресов, которые необходимо подключить, больше, чем 64? Например, проект предполагает подключение 85 драйверов с одним адресом DALI. В линии, помимо различных одиночных светильников, предполагается 5 групп по 8 светильников, которые должны управляться одновременно.

В этом случае может быть несколько решений:

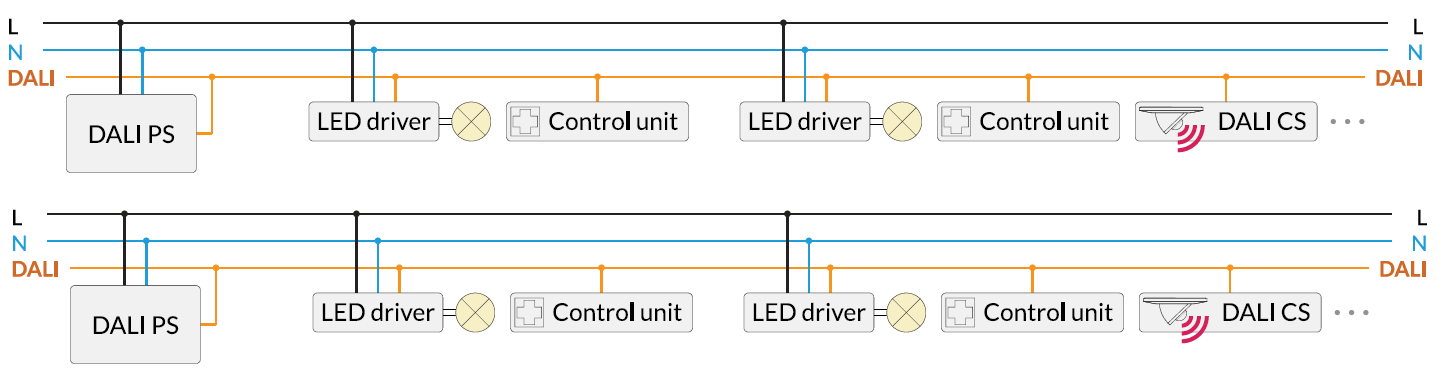

Решение первое – разделить одну линию на две самостоятельные. Да, возможно. Только необходимо учесть – невозможно сквозное управление из одной линии в другую. Каждая линия работает независимо от другой. Для соединения линий для сквозного управления потребуется добавить контроллер, который может соединить до 4-х независимых линий.

Решение первое – разделить одну линию на две самостоятельные.

Решение второе – использовать в системе 5 модулей расширения DALI Expander и за каждым модулем «спрятать» светильники соответствующей группы. В этом случае каждая группа будет управляться по одному адресу DALI вместо 8.

Что это за модуль?

По своей сути данный модуль является управляемым по внешнему адресу блоком питания DALI. То есть, на входе у данного модуля один адрес DALI, а на выходе можно подключить до 64 исполнительных адресов, которые будут управляться широковещательными командами (Broadcast), дублирующими входные.

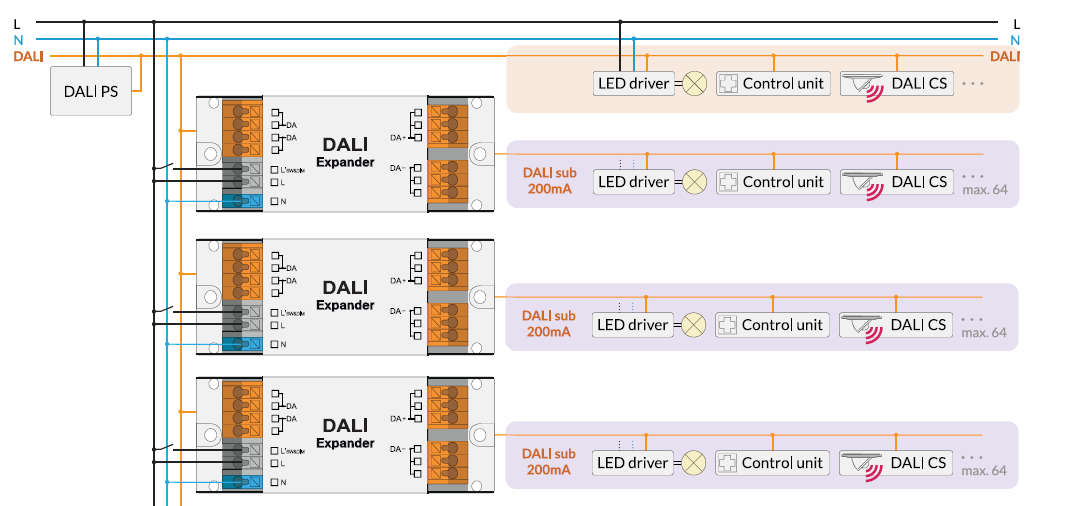

И, да! На выходе DALI Expander можно организовать собственную линию DALI с управляющими устройствами – модулями входов, сенсоров, дисплеев и т.д. Вот как такая схема может выглядеть:

DALI Expander

При разработке светотехнического проекта очень часто используют светильники, расположенные по 2, 3 или 4. Можно ли такой группой светильников управлять по одному адресу?

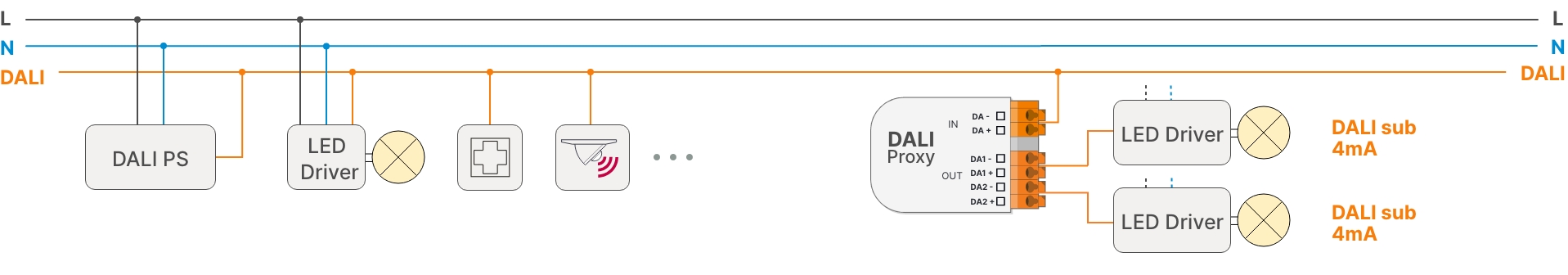

Да, можно с использованием модуля расширения DALI Proxy. Суть этого компактного модуля такая же, как и у DALI Expander. Только для работы DALI Expander нужно сетевое питание и можно подключить до 64 адресов, а для модуля DALI Proxy сетевое питание не нужно – его питает линия DALI. Также у модуля 2 выхода с командами Broadcast, дублирующими входные команды. И на выходе к каждому каналу можно подключить по 2 драйвера (каждый потребляет по 2мА).

DALI Proxy

В этой части статьи мы поговорили о системе DALI, ее структуре и особенностях использования, о необходимых и возможных компонентах. Рассматривать подробно работу других компонентов системы DALI мы планируем в следующих выпусках, так как материала по модулям различного назначения много.

В наших статьях мы не будем вдаваться в подробности структуры телеграмм DALI, в графики с Манчестерским кодом и алгоритмами формирования и чтения телеграмм. Этих материалов достаточно на просторах интернета. Заметим только, что интерфейс управления DALI достаточно медленный, но выполняет свою функцию управления освещением в проектах любой сложности.

В следующей части мы обсудим структуру линии DALI, возможности группировки, сценарии, настройки и еще некоторые важные моменты.
